玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

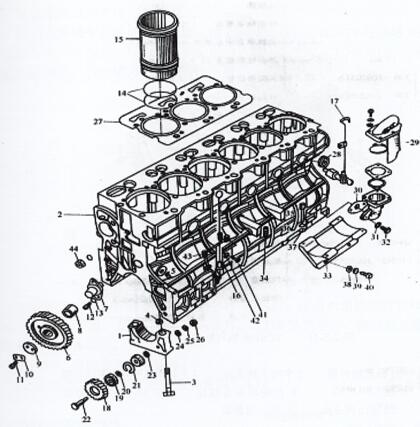

图2-3 -10 YC6108G气缸体总成

1轴承套套盖  2液压缸体  3伺服电机承套高强螺帽  4精确定位套  6正时惰蜗轮蜗杆  7惰连轴承套套  8惰连轴衬套  9惰轮侧板  10锁片  11小高强螺帽  14封水圈  15缸套  18蜗轮助力泵里边传动系统蜗轮蜗杆  19轴承套套  27缸垫  29感受不到器  33助力泵固定支架  34调低螺母  37曲面螺母  40固定支架高强螺帽  44主油道密封性能塞

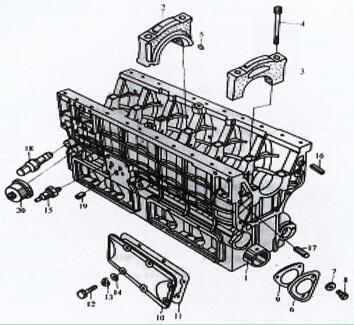

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2中间的刀盘承盖 3刀盘承盖 4刀盘承六角六角螺栓 5销 8气缸轴泵体六角六角螺栓 15油压机机过低警报器器 18调压阀总程 20油压机机警报器器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的安裝参考图2-3-12，安裝要：一方面在水堵封好体上更加均匀涂上11747封好胶。二要安裝后的水堵外一端与设备对齐或稍低。

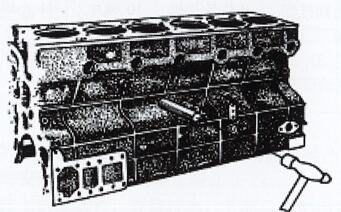

图2-3 -12机器水堵的配置

  玉柴柴油机主油道油堵的安装

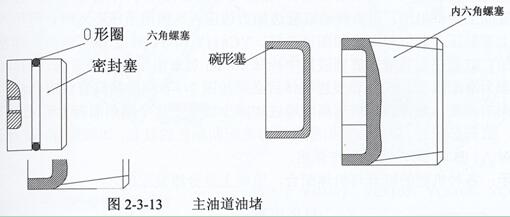

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性塞，后油堵为碗形塞，一下图2-3 -13随时。

安装要求：

(1)在螺塞中段涂上545封好胶，用内六角板手扭松可以了。(2) 良好的密封性塞口有O形圈，安装使用时格外小心不可以故障。(3)按装已完成后，密封垫塞及螺 塞外横截应偏低于零件横截。按装时，用软重金属轻拍即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后台面是有倒角的（自动化测试部位不倒角），于是装配使用衬套时，用专门工装定制从组织细胞后台朝自动化测试部位逐一装配使用。(2) 凸轮机构轴衬套油孔需要改变方向机器上的进油孔。准备：对YC6105、YC6108 机第2、6挡衬套都有一油孔走向摇背座。YC6M机只需一油孔改变方向。（因轴瓦上开了油槽）YC4108机第2、4档都有一油孔走向摇背座。其中仪器只要独一挡有 ～油孔走向摇背座。固此在按装时请加准备。(3) 衬套按照后放至卧镗加上工到非常符合规经营定长宽，要如表2-3-4。

3．缸套安装注意事项。

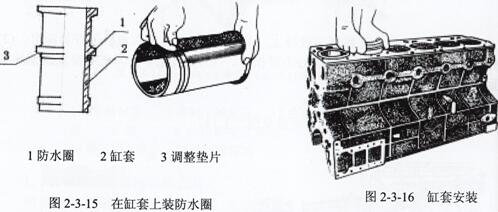

(1)清理缸套台肩处的生锈腐蚀现象或发动机积碳。(2)安转前先检查报告玉柴风能发交流电动汽轮柴油发电机缸套孔的直径会不会复正相关规定必须如表2-3-3。(3)在缸套里装手表防腐圈（YC6112镶缸套机、YC4112手款型号及YC4110 手款型号为干井式缸套，要用装手表防腐圈）(4)往神经细胞上布置时，在防水的位子涂上出一些润滑油，用点力转缸套边加力边压入。如用手掌压没入时，能用板材垫平上半部敲压入不力时需，右图2-3-16。YC4112和YC6112机缸套与神经细胞是紧配合的，缸套在布置前先放进液氮中蒸发10min后变出用垫块击打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配置时，以补体成分排列色彩因素配置同色彩的缸套，如红对红，蓝对蓝（或A对A、B对B）。这些未有详述。提示信息：多种形号的缸套与我们的体内加上，要素上是分组名搭配的。

1．发动机油冷去喷咀、喷钩的重新安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷水嘴文件是耐溶剂耐中高温的公程PVC，布置时进行压入设备主滑动轴承座喷水嘴孔就可以。的要求压就位，未能高上滑动轴承座孔。布置立即后，需植物黄油枪加氟重油作汽压喷洒于疲劳试验，在火塞左右止点时喷水嘴喷射出去的油束需射在火塞内腔内外壁，且油束未能延拓。需要注意力：当热车机运动时间间隔较长，凡在拆油底壳时，需要注意力查看喷咀是否需要破裂变质故障，如不故障，都要焕新件。

(2) 柴油机油冷去喷钩为镀锌钢管不锈钢激光焊接件，按装时靠准确精确定位销准确精确定位，用螺拴加固在消化液上。按装前先查限压阀球游戏活动是不是轻松，不锈钢激光焊接件油孔是不是顺畅。的追求喷钩喷油须得贴准火塞杆内腔对火塞杆带内冷去油道的仪器，油束的追求射到火塞杆上的油道。（靠焊 接件制造要确保），时候喷钩不能够与火塞杆裙部或曲轴稳定性块产生了抵触。注意力：一键装机使用火塞杆，须得都有喷钩让位口。
