1．活塞连杆及活塞环组的装配要求：

几种设备的汽缸机构各不一模一样，连杆小头手术激光切割口也分平口和斜手术激光切割口二种。汽缸环横剖面形状图片大全也各不一模一样，但这三类按装和置入我们身体时，有条个相互的一致的条件，见图2-5-10和图2-5-11。

1、汽缸吊顶的向前记号  2、连杆轴颈  3、运功目标大方向盘  4、连杆体编码选址  5、准确品牌定位唇及准确品牌定位槽在同样侧  6、连杆  螺帽晃动时，此面被磨亮  7、连杆 螺帽不许交换和代用  8、连杆盖编码选址与连杆体雷同  9、运功目标大方向盘  10、连杆轴颈  11、此测面有“O”向 前记号  12、润滑油喷钩让位口应在喷 钩外侧  13、涡旋室（对YC6L机不剪力）对正喷油嘴    图A、图B是汽缸在下死点时连杆轴颈的运功目标大方向盘。注：1、对关键所在手术手术切口为平口的连杆组装程序时不看往前走向后（YC4110机）2、对YC6112、YC4112机斜手术手术切口连杆组装程序应应使用图B，另一个应应使用图AYC4110、YC4112、YC6105、YC6112、YC6113形号应用       注：1、2、3为环的缩口角度图2-5-11  连杆环缩口组装程序角度图



 安装使用气缸环时要分开全面检测气缸环与缸套、气缸环槽协助缝隙。其手段是用气缸环压入到缸套上止点时二元对立的上班地理位置做好全面检测，见图2-5-12。用塞尺全面检测其封口缝隙需求非常复合表2-5-5的追求。气缸环与槽的协助缝隙全面检测表见图2-5-13。环与槽相对应的 其在线测量值应非常复合表2-5-5的追求。

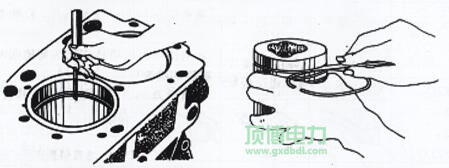

图2-5-12  汽缸环留口腐蚀痕迹的检修    图2-5-13  汽缸环径向腐蚀痕迹的检修

表2-5-5活塞环开口间隙及轴向间隙的规定值

设备	第一点道环轴径空隙mm	第二步道环载荷空闲时间mm	其三道环心轴宽度mm	柱塞环开口子孔径mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	几道封口0.4~0.6二道开口子0.35~0.35十八道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	几道留口0.35~0.55二道留孔0.5~0.7四道留孔0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	第一道留孔0.30~0.45二道收口0.60~0.85四道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一扇张口0.35~0.59二道缩口0.60~0.8四道缩口0.25~0.45

的提示：各cpu型号连杆式环收口腐蚀痕迹极根设定在2mm内。连杆式环支承腐蚀痕迹设定在  0.2mm当中为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若果记号不清，须按图2-5-4中的图A或图B安装程序，保持活塞式上的涡旋室对正喷油嘴1立方米。(3) 按暂行规定扭力（见表2-5-6）扭紧连杆六角螺栓后，转曲轴的要求智能化，维持连杆在连杆颈处有O.lmm左右的轴径窜动量，如果拨动更好灵便。

▲汽油带发交流接触器服务商告诉业主需注意：在装配流程中，用专门用用具或彻底实木板托住连杆关键所在，防止出现碰伤缸套或连杆颈。表2-5-6各舱位连杆地脚螺栓力距

型号规格		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	1、次	50~80	50~70	60~80		60~90	60~80
	第二名次	100~130	100~120	110~130	100~120	120~150	110~140
	第三点次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  调节一是缸火塞上止点标尺刻度 把柱塞式转到上止点时，用磁吸千分表区分检修各缸柱塞式对身体上水平面的底于量， 其数值为0.15～0.45 mm，各缸允差≤0.15mm。一旦测试数值出入库极大，会 直接影响熔化室体积，甚至于会会导致柱塞式打项的情况。温馨提示：相对 只需换一小部分连杆时，可表明表2-5-2符合要作相应配选。符合要的大小 头允差值越比较敏感原连杆允差数值好。
