1．活塞连杆及活塞环组的装配要求：

各样型号的发动机活塞杆的结构各不同，连杆小头术口也分平口和斜术口二种。发动机活塞杆环横剖面外形也各不同，但三项装配和放入防御反应时，的相同的中国统一需求，见图2-5-10和图2-5-11。

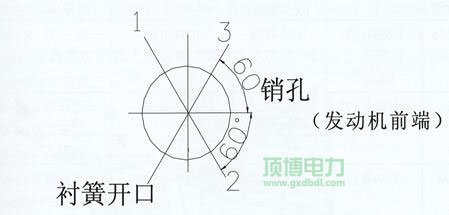

1、活塞杆环棚顶持续标签  2、连杆轴颈  3、运行走向  4、连杆体代码地理的位置  5、分析唇及分析槽在同样单侧  6、连杆  螺栓标准螺母松脱时，此面被磨亮  7、连杆 螺栓标准螺母没法对换和代用  8、连杆盖代码地理的位置与连杆体同等  9、运行走向  10、连杆轴颈  11、此测面有“O”向 前标签  12、发动机机油喷钩让位口应在喷 钩单侧  13、涡流效应室（对YC6L机不偏心距）对正喷油嘴    图A、图B是活塞杆环在下死点时连杆轴颈的运行走向。注：1、对高比例激光伤口为平口的连杆按照时不管前进向后（YC4110机）2、对YC6112、YC4112机斜激光伤口连杆按照适宜于图B，其它适宜于图AYC4110、YC4112、YC6105、YC6112、YC6113手机型号适宜       注：1、2、3为环的封口区域图2-5-11  活塞式环封口按照区域图

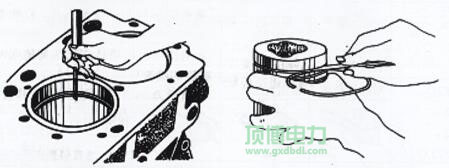

 来安装柱塞环时要匹配查柱塞环与缸套、柱塞环槽结合孔径。其方式方法是用柱塞环压入到缸套上止点时敌对的事情地段来查，见图2-5-12。用塞尺查其留孔孔径需适用表2-5-5的追求。柱塞环与槽的结合孔径查表见图2-5-13。环与槽匹配 其精确测量值应适用表2-5-5的追求。

图2-5-12  火塞环留口孔径的检修    图2-5-13  火塞环心轴孔径的检修

表2-5-5活塞环开口间隙及轴向间隙的规定值

cpu型号	最道环载荷间距mm	第二点道环径向开距mm	第二道环心轴空隙mm	缸筒环张嘴油隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	这道封口0.4~0.6二道缩口0.35~0.35四道张嘴0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一起留孔0.35~0.55二道开口子0.5~0.7十八道开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	几道留口0.30~0.45二道收口0.60~0.85三条缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道收口0.35~0.59二道开口子0.60~0.8四道收口0.25~0.45

警告：各款型缸筒杆环开口子空隙极限的调整在2mm内。缸筒杆环轴上空隙调整在  0.2mm天内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。倘若标记图片不清，须按图2-5-4中的图A或图B施工，有保障柱塞上的涡流效应室对正喷油嘴其中一方。(3) 按指定扭矩（见表2-5-6）扭紧连杆螺栓标准后，旋转曲轴规定灵活多变，以确保连杆在连杆颈处有O.lmm超过的心轴窜动量，还拨动随意敏锐。

▲柴油机发减速机组机厂家直销提示观众主意：在按照的时候中，用转用工具软件或干干净净木板床托住连杆大的花销项目，预防碰伤缸套或连杆颈。表2-5-6各型号规格连杆螺钉扭矩

网络制式		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一个	50~80	50~70	60~80		60~90	60~80
	第二个次	100~130	100~120	110~130	100~120	120~150	110~140
	再次次	160~190	190~270	180~270	150~230	180~200	160~200

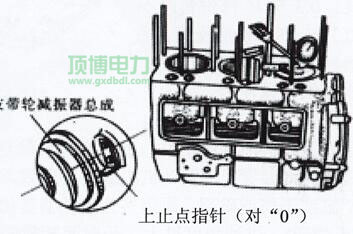

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  调整一号缸汽缸上止点精确度 把活赛转到上止点时，用磁吸千分表分开 检杳各缸活赛对零件上立体图的高量， 其目标参考值0.15～0.45 mm，各缸允差≤0.15mm。只要在测量目标值进出太大，会 影晌燃燒室水比热容，和会产生活赛打项的情况。系统提示：而言只需换一部分连杆时，可随着表2-5-2请求作应适当加装。请求尺寸大小 头允差值越介于原连杆允差参考值好。
